90105HB井隊諧波治理工程

應用案例

中國石化華北石油公司90105HB井隊諧波治理工程

本項目的配電系統，10KV母線下連接兩臺3000KVA的變壓器，變壓器二次側電壓為600V。兩臺變壓器并列運行。兩端600V母線通過母聯開關連接。此母聯開關處于常閉狀態。兩臺變壓器下所帶負載中變頻設備總計3180KW。

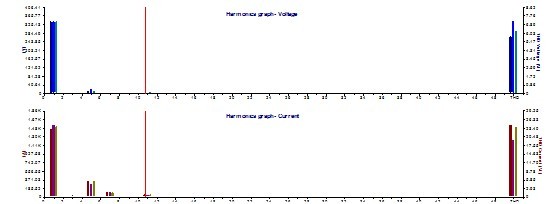

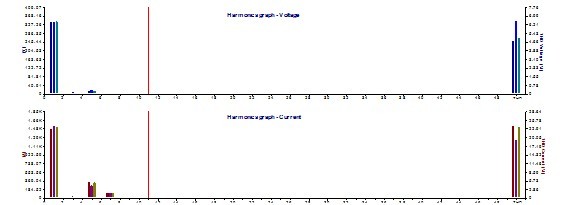

在進行補償濾波前系統的功率因數為0.88，低于電力部門要求。由于變頻負載較多。6脈沖變頻設備產生大量5、7、11等6n±1次諧波，總諧波可高達800A，嚴重影響了設備的穩定性，使得電流畸變率嚴重超標。為了抑制諧波污染，使配電系統滿足電力部門要求，特對本項目進行無功補償及諧波治理，此次配置的設備主要有無源濾波器及有源電力濾波器。無源濾波器主要濾除5和7次諧波，有源電力濾波器主要濾除11次諧波。從而達到保障設備的運行安全和生產穩定的效果。

因我公司有源電力濾波器產品額定電壓為400V而系統為600V，故在實際使用安裝時，有源電力濾波器進線端要安裝變壓器(600V/400V)。400V的安裝容量為400A，那么在600V側的安裝容量為266A。

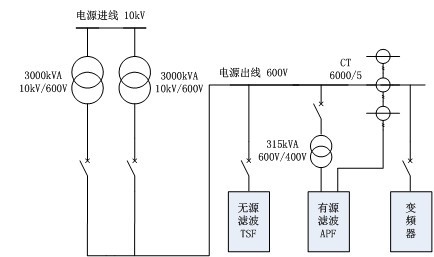

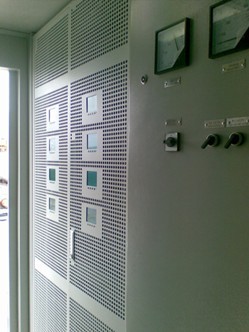

安裝示意圖
